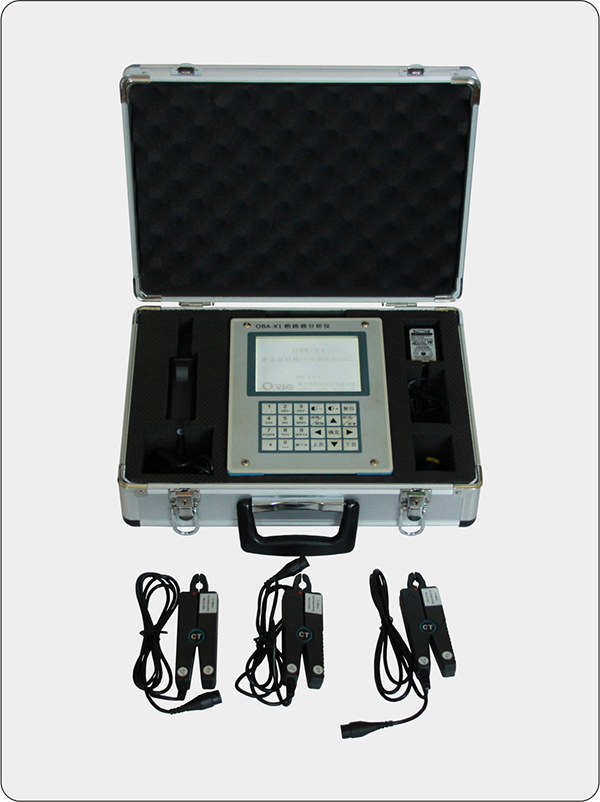

OBA-X1 斷路器動特性帶電分析儀

時間：2018-06-05瀏覽：2405次

說明書：

◆OBA-X1 斷路器動特性帶電分析儀說明書

◆時??? 間: 分、合閘時間及同期性；彈跳次數、彈跳時間（離線模式）。? ? ? ? ?

◆速度及行程測量（離線模式）：剛分、剛合速度；開距、超程及行程；分、合閘瞬時速度，并打印成“行程—速度”曲線；分、合閘******速度及平均速度。

◆分（合）閘線圈電流曲線錄波。

◆檢測并記錄斷路器分/合閘操作過程，記錄控制回路電流波形圖譜和控制回路電壓波形圖譜。

◆在斷路器處于正常運行狀態和檢修試驗狀態兩種情況下，均能測量斷路器的機械特性，包括：三相分、合閘時間、三相不同期。

◆在斷路器處于正常運行狀態下測量機械特性時，測試儀不與斷路器的高壓部分直接接觸。

◆內尺寸240mm*180mm*60mm，重量2Kg。

◆內置嵌入式PC-104工控機，速度快，存儲容量大，抗干擾能力強。

◆內置充電電池，不外接電源可工作，工作時間≥12h。

◆T9輸入法，可輸入數字、字母、漢字及各種符號，可輸入站名、線路號、任務單編號。

◆5.7寸帶背光寬溫液晶，陽光下清晰顯示。

◆中文菜單式操作界面，圖形和文本顯示結果。

◆液晶電子對比度調節，斷電記憶。

◆主機存儲容量2G，可存儲上萬組測試數據。

◆支持U盤存儲功能，存儲更多數據。也可直接打開U盤上的數據文件。

◆U盤數據同步功能，無需人工干預操作，自動完成數據同步。

◆樹形存儲結構，按站名、線路號、測試類別存儲，數據查詢方便。

◆具備USB和RS232與PC機聯機功能，配有Windows版《OBA數據管理分析軟件》，PC聯機模式下可完成數據導入或聯機測試。

◆USB或RS-232聯機升級。

◆現場可使用U盤升級。

◆軟件不定期免費升級。

◆環境溫度?? -10℃～50℃

◆環境濕度?? ≤85%RH

◆工作電源?? AC220V±10%

◆電源頻率?? 50±1Hz
